集成式微通道反应装置AMR-O50
属性
- 应用
- 医药、农药、火药、染料、环保、精细化工、石油化工
评价
产品描述
产品介绍
AMR-O50 是一款沈氏科技基于客户应用需求推出的多功能通用型流体化学微通道反应器,应用了我司自主开发的OMEGA流道设计,通过真空扩散焊,将传统独立的单板微通道反应器模块,加工压缩成一体,将5个单板持液量10ml的微通道反应器叠加整合为一体,每层反应通道均为两进一出,可根据具体实验设计灵活选择反应的进出口,进而实现反应停留时间的改变和多股进料的需求。另外,公司通过特殊的加工工艺实现了在线温度控制与监测。
产品优势
AMR-O50的结构为叠层欧米伽,适用于中等粘度、固含量<5%以内(颗粒物≥100目)的化学反应,如低温硝化、正丁基锂/格氏反应、催化加氢、重氮化等。
1、安全高效
真空隔热层:红色线条部分为真空隔热层,保证反应物在设置温度内进行化学反应。
专业流体设计:专业的模拟和试验检测数据,保证了设计的准确性,提高了换热和流阻仿真的精度与效率。
耐高压工艺(5Mpa):使用真空扩散焊接技术所制成的换热器芯体,保障产品的安全性。
2、便捷操作
如示意图所示,测温孔与反应侧通道间距仅有 2mm,空间位置相同,在保证设计耐压不变的情况下,能提供更加准确的温度信息。

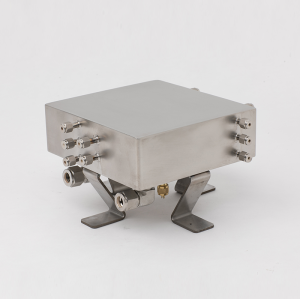

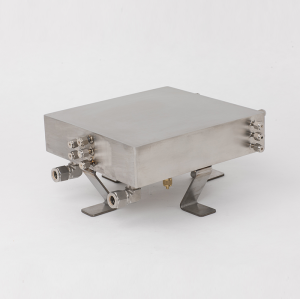

图示分别为管式结构反应装置欧米伽结构反应装置(AMR-O50)外观图;其中红色的接口表示反应侧进口,绿色的接口为反应侧出口,蓝色的接口为测温孔(卡套接头固定热电偶)。
3、紧凑设计
AMR-O50反应装置物料进出口均设置在侧面,摒弃了原有的梯形连接方式,更加节省空间;反应装置规格为:AMR-O50(5*10ml)152*147*77.5mm。
相关参数
相关行业
医药
以高效传热、传质特性优化药物合成。助力新药研发,快速筛选条件。实现连续生产,提升效率,降低成本。
石油化工
高效传热传质特性,优化重油裂解等关键过程。助力新工艺研发,推动了石化生产的连续化、高效化和低成本化。
农药
强化合成效率与产品质量,加速了新农药研发,推动了农药生产的连续化与自动化,降低成本。
染颜料
优化染料合成过程,强化了颜色混合均匀性,助力新染料研发;提升染料生产的连续性和效率。
香精香料
高效合成复杂香气成分,精准调配香气比例,加速新品研发;实现生产流程的高效自动化。
新材料
促进纳米材料的合成,强化材料组分的均匀混合,助力新材料快速研发。
