壳管换热器

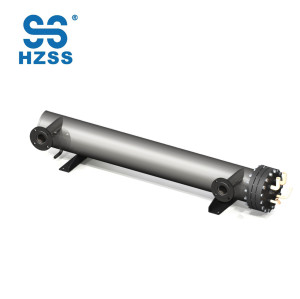

沈氏65 &130KW壳管用于冷热水机组、模块机等机组的蒸发器和冷凝器；采用7mm传热管升级、螺旋折流板优化、并组合使用多项沈氏专利分配器，换热效率高；沈氏壳管严格按照GB150，151标准设计和制造、氟侧封头采用激光焊，承压高，无传统密封垫的泄漏风险、换热管为整体成型，无拼接，无焊点与水接触、抗冻性能强、可靠性强；氟侧封头专利优化设计，节约材料成本、小传热管用小壳体，紧凑度高，用料省体积小。

新式壳管换热器


壳管换热器特点

(1) 换热效率高
(2) 7mm传热管
(3) 螺旋折流板
(4) 专利分配器
(5) 螺旋折流板
(6) 激光焊 更密封
(7) 一体成型 无拼接
(8) 抗冻性能强
(9) 性价比优秀

蒸发式冷凝器

壳管换热器高效设计

(1) 沈氏设计换热管

7mm换热管，底壁厚0.35mm，齿数，齿高和螺旋角均为自有参数，反复优化的结果。

螺旋折流板

(2) 沈氏螺旋折流板

独特锁扣设计，拼接区严丝合缝，过渡平滑自然，水侧流速均匀，换热效率高；无死区，降低冻结风险。

(3) 沈氏专利分配器

制冷款：1次混合 + 2次分配 热泵款：1次混合 + 1次分配


壳管换热器加工工艺

(1) 激光切割工艺
(2) 激光切割附件
(3) 机器人胀管
(4) 氟侧封头激光焊
(5) 四轴加工中心

壳管尺寸表
壳管型号 气管ID (mm) 液管ID (mm) 水口尺寸 长 (mm) 宽 (mm) 高 (mm)
SS-KG168-R-2-C 28.6 16 DN65 1735 375 483
SS-KG168-B-2-C 28.6 16 DN65 1735 375 483
SS-KG168-G-2-C 28.6 16 DN65 1735 375 483
SS-KG219-R-2-C 35 22 DN65 1772 470 498
SS-KG219-R-4-C 28.6 16 DN65 1768 470 498
SS-KG219-B-2-C 35 22 DN65 1772 470 498
SS-KG219-B-4-C 28.6 16 DN65 1768 470 498
SS-KG219-G-2-C 35 22 DN65 1772 470 498
壳管技术参数表

壳管型号		 蒸发工况 制热工况 系统数
制冷量（kW） 蒸发温度（℃） 进水温度（℃） 出水温度（℃） 阀前温度（℃） 过热度（℃） 制热量（kW） 冷凝温度（℃） 进水温度（℃） 出水温度（℃） 过冷度（℃）
SS-KG168-R-2-C 65 3 12 7 43 2 75 49 40 45 3 2
SS-KG168-B-2-C 65 4 12 7 43 2 75 48 40 45 3 2
SS-KG168-G-2-C 65 5 12 7 43 2 75 47 40 45 3 2
SS-KG219-R-2-C 130 3 12 7 43 2 140 49 40 45 3 2
SS-KG219-R-4-C 130 3 12 7 43 2 140 49 40 45 3 4
SS-KG219-B-2-C 130 4 12 7 43 2 140 48 40 45 3 2
SS-KG219-B-4-C 130 4 12 7 43 2 140 48 40 45 3 4
SS-KG219-G-2-C 130 5 12 7 43 2 140 47 40 45 3 2
