印刷电路板式换热器(PCHE)
描述

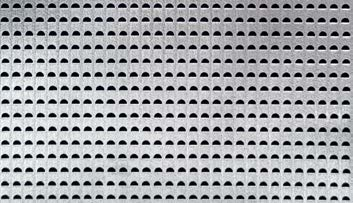

印刷电路板式换热器(PCHE)是一种新型的微通道高效紧凑型板式换热器,能在高温、高压等恶劣条件下进行传热。其芯体每一层都由蚀刻板组成,类似于电子印刷电路的处理。杭州微控研制的PCHE,利用化学蚀刻技术,能蚀刻出毫米量级的PCHE换热单元通道,具有卓越的坚固性和完整性、极高的传热率等优势。
特点
● 高紧凑性:体积小,重量轻,节省空间
● 耐压高:设计压力最高可达 99MPa
● 适用介质广:氢气、氦气、防冻液、冷媒等
● 高效率:极高的传热系数,实现最高的运行效率
● 材料多样化:不锈钢系列、高温合金、钛合金等

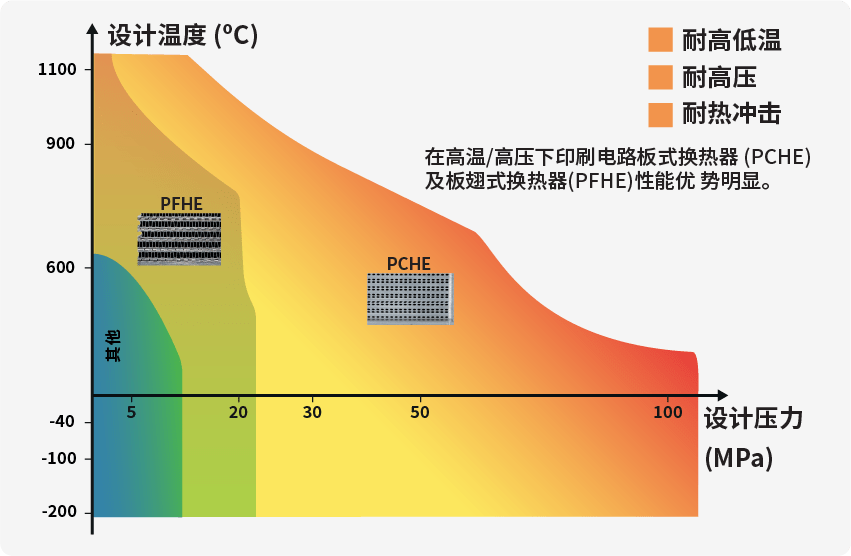

● 耐高低温:设计温度范围 -253~1000℃
应用领域
航空航天解决方案;
氢能解决方案;
电力解决方案
航空航天解决方案
在航空航天、船舶领域环控系统为保障乘员安全舒适、调控机载电子设备温度,保证设备正常工作。杭州微控研发的微通道换热器在其中发挥着巨大的作用,在相同的工况和换热条件下,相比铝板翅式换热器,重量减轻50%,体积减小70%,有效降低飞行载荷,提升飞机航程。

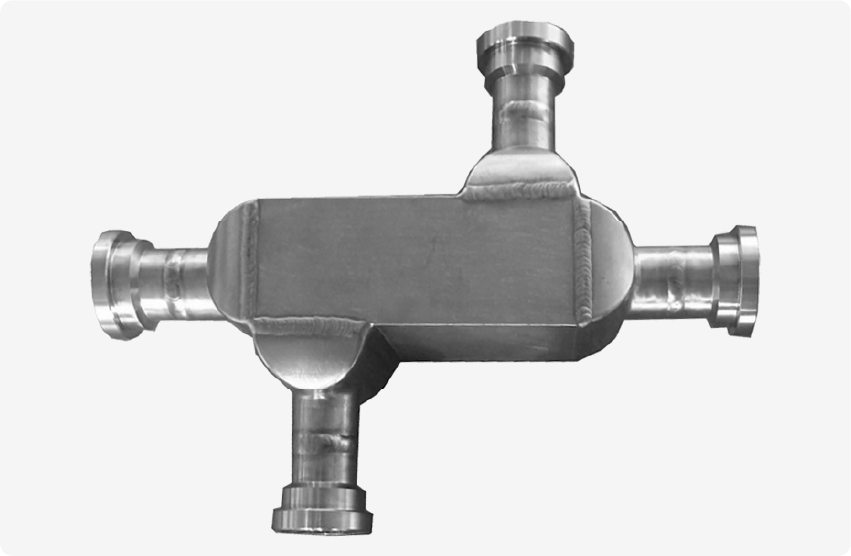

蒸发器

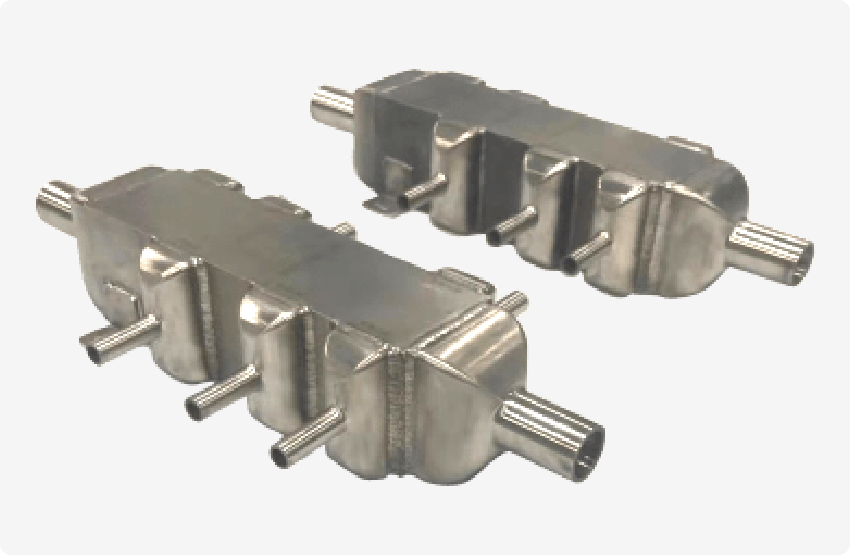

航空航天用钛合金微通道换热器

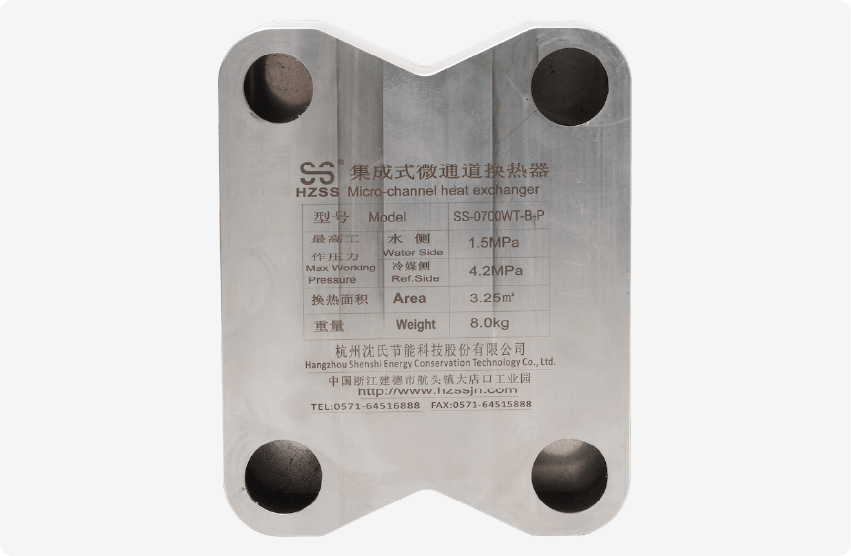

微通道换热器
氢能解决方案
杭州微控换热器适用于氢能领域,在制氢,储氢,供氢,用氢等方面均有实际应用案例。研制的微通道换热器具有比其他解决方案更好的热性能,同时具有出色的机械完整性,并且因其紧凑的特点,可帮助客户大大节省占地面积,提升热效率。

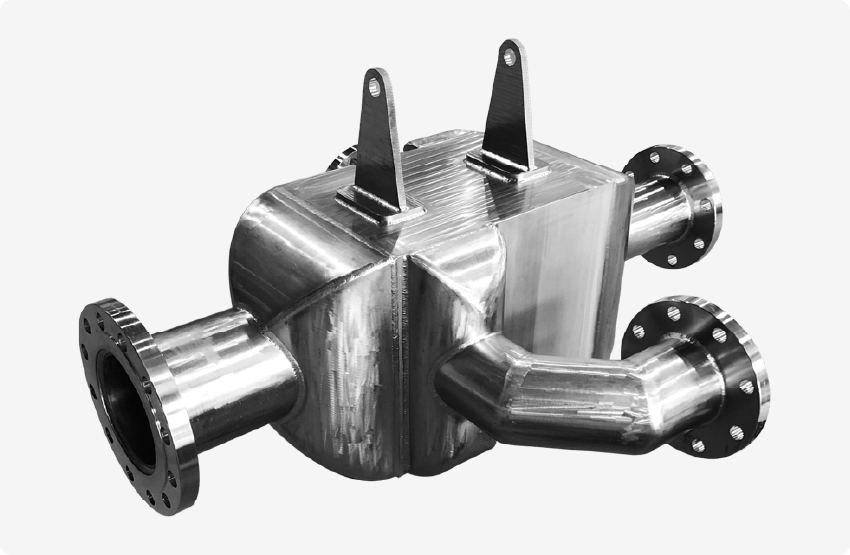

70MPa氢气冷却器
35MPa氢气冷却器
70kW 氢气预热器
110kW 氢气预热器
电力解决方案
杭州微控换热器也用于电力领域,不仅安全性可靠,更因其所带来的价值和优良性能成为各家厂商的首要选择。如:在固体氧化物燃料电池(SOFC)系统中,使用PFHE能大大提高其热效率,在超临界二氧化碳(SCO2)应用中,PCHE可轻松应对严苛的工作温度和压力要求,同时又能实现循环所需的高效率。
(SOFC)用三合一高温换热器
超临界二氧化碳发电系统换热器
空气-空气高温换热器
