机箱式冷液系统 参数规格书

本产品是一款冷量约为700～1000W的风冷型冷水机，采用微型压缩机制冷，实施小面积大冷量的高能冷却方案，产品体积小，重量轻，可以做成3U-4U机箱放入机柜。


本产品可以作为便携式小功率激光机、医疗快速降温系统、科学试验、电子设备冷却、车载机载设备冷却等。

服务器冷却装置系统

1. 产品特点

①更节能：
采用变频双系统设计，负载功率低时，可只开一套系统，降低系统能耗，也可互为备份。		②高电效率：
小微型制冷系统的制冷效率为2.0 左右，是半导体制冷效率的5倍，更是远远高于其它制冷与降温方式。
③高扬程：
采用无刷变频水泵，流量和扬程为同类型水泵最高。		④控温精度高:
温度可在触控屏手动设置，产品可实现±1℃的控温精度。
⑤3u机箱设计、安装便捷：
标准机箱外形设计，只有3U大小，安装滑道后可直接推入服务器机柜内使用，也可以安装在机柜上。

⑥可靠性、安全性高:
产品研发要经过一系列可靠性和安全性的测试。生产出厂前每台产品都要经过相应的型式试验（振动、耐压、气压、高低温环境、耐候性、回油、凝露、防护性、液泵/风机等零部件可靠性、性能、电气安全等）。
⑦环境适应性好：
（1）可适应0.5大气压（高海拔）～1大气压的工作环境。
（2）根据需要可以具有相应等级的防水防尘功能、电磁兼容认证。

2.产品结构和参数

机箱冷却装置

2.1 命名规则

命名规则

2.2 产品配置

序 号部件类型部件名称部件说明
1主机压缩机微型直流变频压缩机
2蒸发器微通道换热器
3冷凝器平行流微通道换热器
4制冷剂R134a制冷剂
5显示板触控屏
6壳体外壳铝合金外壳，表面阳极氧化处理

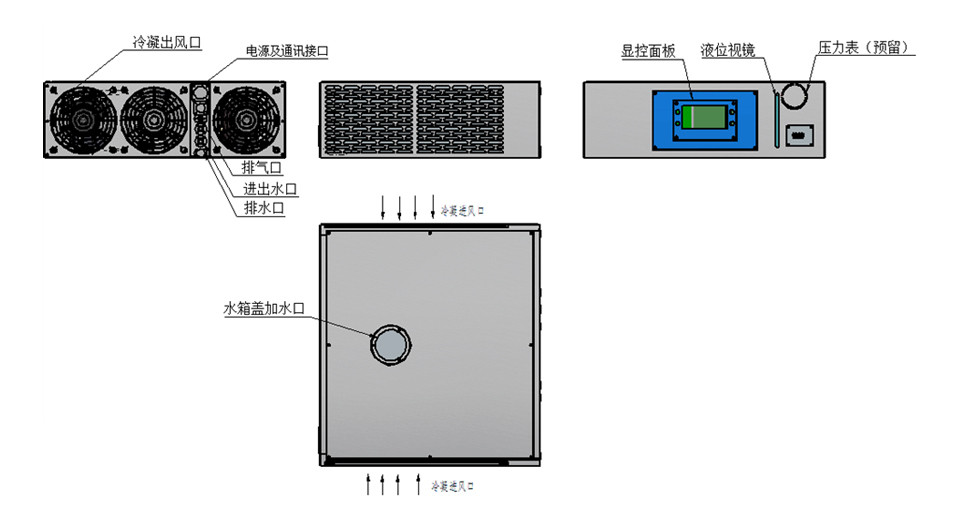

2.3 主机结构

机箱冷却装置结构

2.4 主机尺寸

机箱冷却主机尺寸

2.5 技术规格表

主机参数
项目单位数值
名义制冷量W1000
名义功率W500
主机输入电压VDC20~26
主机额定电压VDC24
主机额定电流A21
主机最大电流A30
输出水温设置范围°C建议：15.0~30.0
外型尺寸mm长：425
宽：390
高：133
温控方式触控屏设置，主机自控制
工作环境温度°C0~45
储存环境温度°C-20~+70
主机净重kg12
主机噪音dB(A)57
循环介质 100%纯净水或乙二醇
外管材质铝板（1.银白色 2.蓝色 3.黑色 4.其他）
说明：名义工况的环境温度为28°C,出液温度15°C

3.产品性能

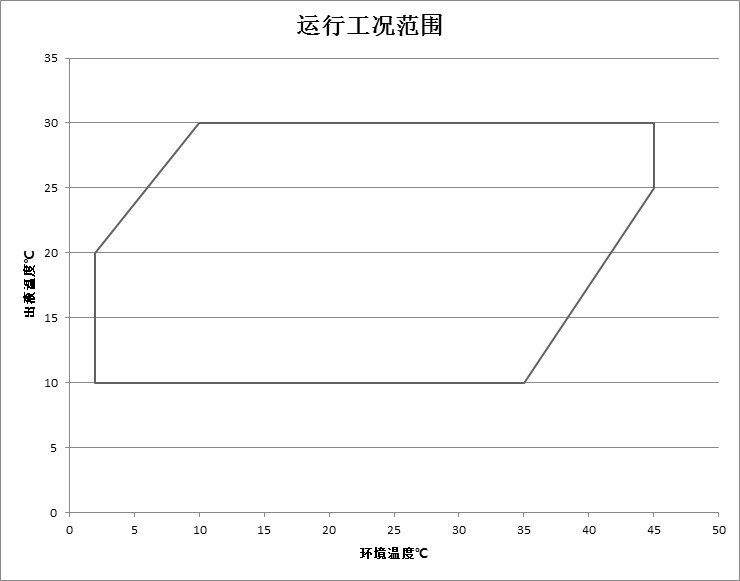

3.1工作范围

机柜工况

说明：长时间明显超出运行范围时，主机会告警

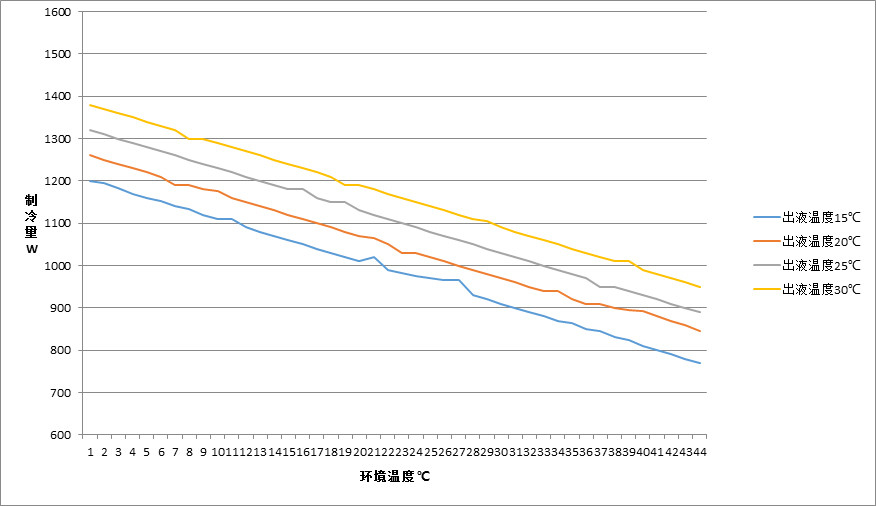

3.2 制冷量

机柜制冷量

3.3 电池工作时间

空调服电池工作时间

4.故障代码

代码故障代码故障
F1压缩机1过载/冷凝器1脏堵F15风机2过载
F2压缩机1自保护F16风机3过载
F3压缩机1通讯故障F21水泵断线
F4压缩机1温度高保护F22水泵过载/水过滤堵塞
F61压缩机2过载/冷凝器2脏堵F26环境温度传感器故障
F62压缩机2自保护F27出液温度传感器故障
F63压缩机2通讯故障F28进液温度传感器故障
F64压缩机2温度高保护F41缺液或液体流量低
F11风机1断线F42环境温度异常
F12风机2断线F43防冻保护
F13风机3断线F44电源过压/欠压
F14风机1过载

说明：部分故障发生时，主机会继续保持运行，但会自动采取一些故障恢复措施或替代措施。
