密闭空间散热-分体式制冷系统
本产品是一款制冷量为400W的压缩制冷系统，产品采用分体-薄款（内机高度40mm以内）设计，以尽可能少占用设备内宝贵的空间。内外机连接采用全密封快速接头。内机无水设计，并能够进行无冷凝水自控制。
1. 产品特点
| ①体积小/重量轻: 内机厚度只有40mm，外机采用细长结构，以便于在狭小空间安装布置。 | ②高制冷量： 在环境温度40℃，设备空间内温度25℃时，制冷量达到400W。（环境温度越高，制冷量越低，设备空间内温度越低，制冷量越低）。 |
| ③高效率: 小微型制冷系统的制冷效率为2.0左右，是半导体制冷效率的5倍，更是远远高于其它制冷与降温方式。 | ④操作方便 产品的液路连接、电气连接均通过快速接头进行插拔。 |
| ⑤控温精度高: 温度可在触控屏手动设置，产品可实现±1℃的控温精度。 | ⑥可靠性、安全性高： 产品研发要经过一系列可靠性和安全性的测试。生产出厂前每台产品都要经过相应的型式试验（振动、耐压、气压、高低温环境、耐候性、回油、凝露、防护性、液泵/风机等零部件可靠性、性能、电气安全等）。 |
⑦环境适应性好: |
2.产品结构和参数

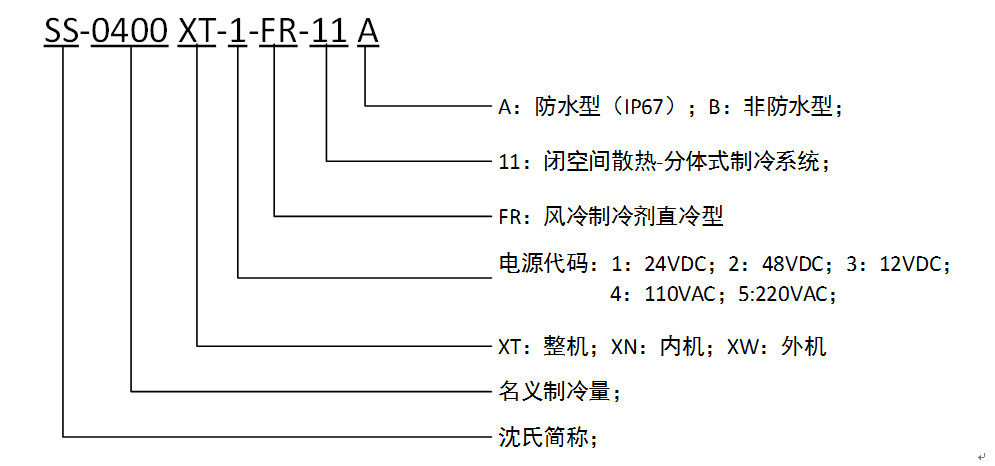

2.1 命名规则
2.2 产品配置
| 序 号 | 部件类型 | 部件名称 | 部件说明 |
|---|---|---|---|
| 1 | 外机 | 压缩机 | 微型直流变频压缩机 |
| 2 | 冷凝器 | 平行流微通道换热器 | |
| 3 | 制冷剂 | R134a制冷剂 | |
| 4 | 显示板 | 触控屏 | |
| 5 | 内机 | 蒸发器 | 微通道换热器 |
| 6 | 壳体 | 外壳 | 铝合金外壳，表面阳极氧化处理 |

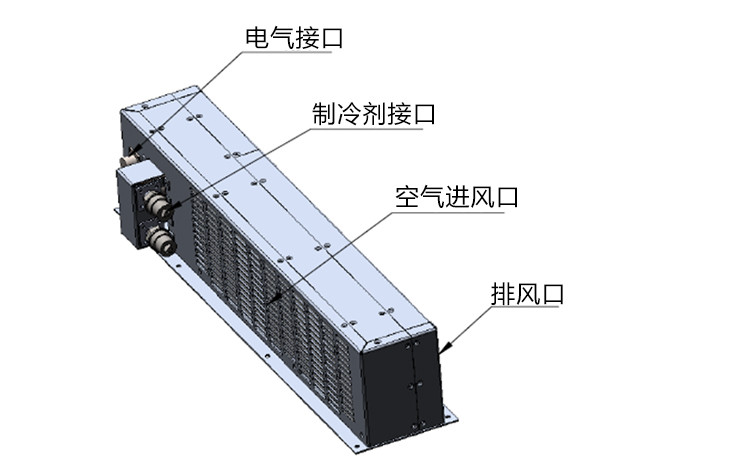

2.3 主机结构
2.4 主机尺寸
2.5 技术规格表
| 项目 | 单位 | 数值 | |
|---|---|---|---|
| 名义制冷量 | W | 400 | |
| 名义功率 | W | 155 | |
| 主机输入电压 | V | DC20~26 | |
| 主机额定电压 | V | DC24 | |
| 主机额定电流 | A | 6.5 | |
| 主机最大电流 | A | 10.0 | |
| 设备空间温度范围 | °C | 建议：15.0~40.0 | |
| 外型尺寸 | 内机 | mm | 长：414 |
| 宽：171 | |||
| 高：42 | |||
| 外机 | mm | 长：565 | |
| 宽：90 | |||
| 高：121 | |||
| 温控方式 | 触控屏设置，主机自控制 | ||
| 工作环境温度 | °C | -40~+55 | |
| 储存环境温度 | °C | -40~+70 | |
| 净重 | 内机 | kg | 2.0 |
| 外机 | kg | 4.2 | |
| 主机噪音 | dB(A) | 57（内机）/ 52（外机） | |
| 循环介质 | 100%纯净水或蒸馏水 | ||
| 外观材质 | 铝板（1.银白色 2.蓝色 3.黑色 4.其他） | ||
| 说明：名义工况的环境温度为40°C,出液温度25°C | |||
3.产品性能

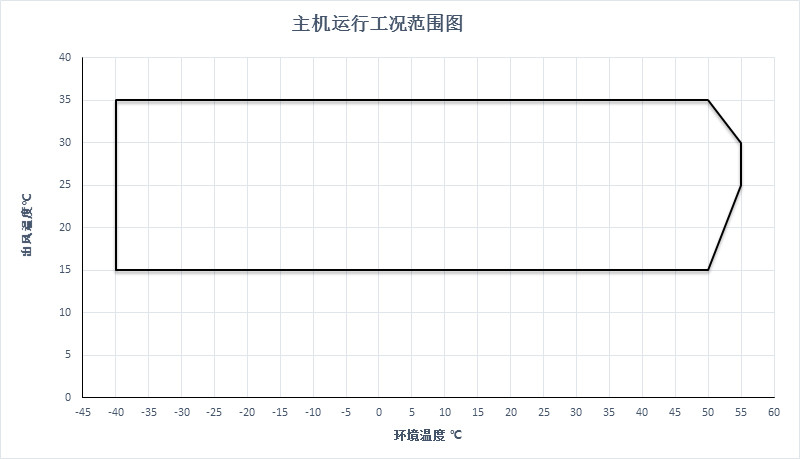

3.1工作范围
说明：长时间明显超出运行范围时，主机会告警

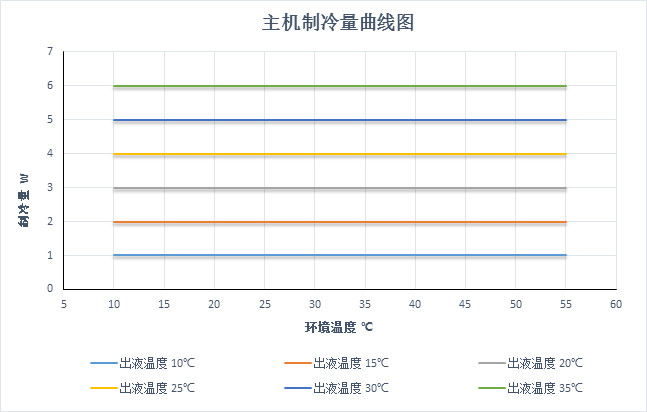

3.2 制冷量
4.故障代码
| 代码 | 故障 | 代码 | 故障 |
|---|---|---|---|
| F1 | 压缩机过载/冷凝器脏堵 | F16 | 风机3过载 |
| F2 | 压缩机自保护 | F17 | 风机4断线 |
| F3 | 压缩机通讯故障 | F18 | 风机4过载 |
| F4 | 压缩机温度高保护 | F26 | 环境温度传感器故障 |
| F11 | 风机1断线 | F27 | 出风温度传感器故障 |
| F12 | 风机2断线 | F28 | 进风温度传感器故障 |
| F13 | 风机3断线 | F42 | 环境温度异常 |
| F14 | 风机1过载 | F43 | 防冻保护 |
| F15 | 风机2过载 | F44 | 电源过压/欠压 |
说明：部分故障发生时，主机会继续保持运行，但会自动采取一些故障恢复措施或替代措施。 | |||
