热泵热水器用冷凝器
| 产品特点：沈氏热泵热水器同轴换热器为热泵热水器量身定制，制热效率高，可直接加热热水，也可循环加热热水。 产品特点：1.水在内管中流动，制冷剂在内管和外管的夹层流道中流动。2.螺旋槽管，增加了换热面积，同时强化了制冷剂侧和水侧的换热，增强了换热器的换热能力。3.焊点少，可靠性强。4.抗冻性好，不易结垢。 杭州沈氏同轴套管换热器主要在热泵热水器中用做冷凝器，可以适用的常见热泵热水器类型有： | |
| 空气源热泵热水机 | 以空气为热源的热泵热水机。 |
|---|---|
| 水源热泵热水机 | 以水为直接热源或作为传热介质传递热量的热泵热水机。 |
| 一次加热式热水机 | 使用测进水流过热泵热水机一次就达到设定终止温度的热水机。 |
| 循环式加热式热水机 | 使用测进水通过水泵多次流过热泵热水机逐渐达到设定终止温度的热水机。 |
| 辅助电加热式热水机 | 带辅助电加热器（包括后安装的电加热器）与热泵一起使用进行制热的热水机。 |

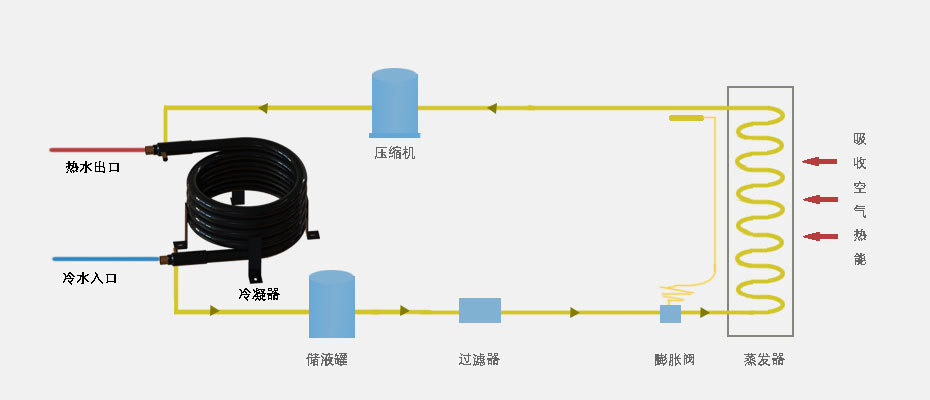

图-1 同轴套管换热器用于热泵热水器的参考使用方法
| 热泵热水器同轴换热器-型号表 | |||||||
| 换热器型号 | 制冷剂 | 机组 HP | 水流量 | 换热量 | 图纸 | ||
| GPM | L/min | Btu/h | kW | ||||
| SS-0060GT-U | R22 | 1 | 44.30 | 10.1 | 11900 | 3.5 | 查看图纸 |
| SS-0100GT-U | R22 | 1.5 | 63.29 | 14.4 | 17100 | 5 | 查看图纸 |
| SS-0125GT-U | R22 | 2 | 88.61 | 20.1 | 23900 | 7 | 查看图纸 |
| SS-0225GT-U | R22 | 3 | 126.58 | 28.7 | 34100 | 10 | 查看图纸 |
| SS-0360GT-U | R22 | 5 | 227.84 | 51.7 | 61400 | 18 | 查看图纸 |
| SS-0375GT-U | R22 | 6 | 253.16 | 57.5 | 68200 | 20 | 查看图纸 |
| SS-0525GT-U | R22 | 8 | 316.45 | 71.9 | 85300 | 25 | 查看图纸 |
| SS-0360GT-U-S | R22 | 10 | 443.03 | 100.6 | 119400 | 35 | 查看图纸 |
| SS-0375GT-U-S | R22 | 12 | 506.32 | 115.0 | 136500 | 40 | 查看图纸 |
| SS-0525GT-U-S | R22 | 15 | 632.90 | 143.7 | 170600 | 50 | 查看图纸 |
| 注1：空气侧干/湿球温度，20/15℃，进水温度30℃，出水温度35℃，冷凝温度40℃。 注2：空气侧干/湿球温度，68/59℉，进水温度86℉，出水温度95℉，冷凝温度104℉。 | |||||||
| 换热器型号 | 制冷剂 | 机组 HP | 水流量 | 换热量 | 图纸 | ||
| GPM | L/min | Btu/h | kW | ||||
| SS-0075GT-U | R22 | 1 | 44.30 | 10.1 | 11900 | 3.5 | 查看图纸 |
| SS-0125GT-U | R22 | 1.5 | 63.29 | 14.4 | 17100 | 5 | 查看图纸 |
| SS-0150GT-U | R22 | 2 | 88.61 | 20.1 | 23900 | 7 | 查看图纸 |
| SS-0250GT-U | R22 | 3 | 126.58 | 28.7 | 34100 | 10 | 查看图纸 |
| SS-0375GT-U | R22 | 5 | 227.84 | 51.7 | 61400 | 18 | 查看图纸 |
| SS-0420GT-U | R22 | 6 | 253.16 | 57.5 | 68200 | 20 | 查看图纸 |
| SS-0550GT-U | R22 | 8 | 316.45 | 71.9 | 85300 | 25 | 查看图纸 |
| SS-0375GT-U-S | R22 | 10 | 443.03 | 100.6 | 119400 | 35 | 查看图纸 |
| SS-0420GT-U-S | R22 | 12 | 506.32 | 115.0 | 136500 | 40 | 查看图纸 |
| SS-0550GT-U-S | R22 | 15 | 632.90 | 143.7 | 170600 | 50 | 查看图纸 |
| 注1：空气侧干/湿球温度，20/15℃，进水温度30℃，出水温度35℃，冷凝温度39℃。 注2：空气侧干/湿球温度，68/59℉，进水温度86℉，出水温度95℉，冷凝温度102.2℉。 | |||||||
| 换热器型号 | 制冷剂 | 机组 HP | 水流量 | 换热量 | 图纸 | ||
| GPM | L/min | Btu/h | kW | ||||
| SS-0060GT-U | R410A | 1 | 44.30 | 10.1 | 11900 | 3.5 | 查看图纸 |
| SS-0100GT-U | R410A | 1.5 | 63.29 | 14.4 | 17100 | 5 | 查看图纸 |
| SS-0125GT-U | R410A | 2 | 88.61 | 20.1 | 23900 | 7 | 查看图纸 |
| SS-0225GT-U | R410A | 3 | 126.58 | 28.7 | 34100 | 10 | 查看图纸 |
| SS-0360GT-U | R410A | 5 | 227.84 | 51.7 | 61400 | 18 | 查看图纸 |
| SS-0375GT-U | R410A | 6 | 253.16 | 57.5 | 68200 | 20 | 查看图纸 |
| SS-0525GT-U | R410A | 8 | 316.45 | 71.9 | 85300 | 25 | 查看图纸 |
| SS-0360GT-U-S | R410A | 10 | 443.03 | 100.6 | 119400 | 35 | 查看图纸 |
| SS-0375GT-U-S | R410A | 12 | 506.32 | 115.0 | 136500 | 40 | 查看图纸 |
| SS-0525GT-U-S | R410A | 15 | 632.90 | 143.7 | 170600 | 50 | 查看图纸 |
注1：空气侧干/湿球温度，20/15℃，进水温度30℃，出水温度35℃，冷凝温度39.5℃。 注2：空气侧干/湿球温度，68/59℉，进水温度86℉，出水温度95℉，冷凝温度103.1℉。 | |||||||
| 换热器型号 | 制冷剂 | 机组 HP | 水流量 | 换热量 | 图纸 | ||
| GPM | L/min | Btu/h | kW | ||||
| SS-0075GT-U | R410A | 1 | 44.30 | 10.1 | 11900 | 3.5 | 查看图纸 |
| SS-0125GT-U | R410A | 1.5 | 63.29 | 14.4 | 17100 | 5 | 查看图纸 |
| SS-0150GT-U | R410A | 2 | 88.61 | 20.1 | 23900 | 7 | 查看图纸 |
| SS-0250GT-U | R410A | 3 | 126.58 | 28.7 | 34100 | 10 | 查看图纸 |
| SS-0375GT-U | R410A | 5 | 227.84 | 51.7 | 61400 | 18 | 查看图纸 |
| SS-0420GT-U | R410A | 6 | 253.16 | 57.5 | 68200 | 20 | 查看图纸 |
| SS-0550GT-U | R410A | 8 | 316.45 | 71.9 | 85300 | 25 | 查看图纸 |
| SS-0375GT-U-S | R410A | 10 | 443.03 | 100.6 | 119400 | 35 | 查看图纸 |
| SS-0420GT-U-S | R410A | 12 | 506.32 | 115.0 | 136500 | 40 | 查看图纸 |
| SS-0550GT-U-S | R410A | 15 | 632.90 | 143.7 | 170600 | 50 | 查看图纸 |
| 注1：空气侧干/湿球温度，20/15℃，进水温度30℃，出水温度35℃，冷凝温度38.5℃。 注2：空气侧干/湿球温度，68/59℉，进水温度86℉，出水温度95℉，冷凝温度101.3℉。 | |||||||
| 换热器型号 | 制冷剂 | 机组 HP | 水流量 | 换热量 | 图纸 | ||
| GPM | L/min | Btu/h | kW | ||||
| SS-H100GT-U-D1 | R410A | 1 | 44.30 | 10.1 | 11900 | 3.5 | 查看图纸 |
| SS-H150GT-U-D1 | R410A | 1.5 | 63.29 | 14.4 | 17100 | 5 | 查看图纸 |
| SS-H200GT-U-D1 | R410A | 2 | 88.61 | 20.1 | 23900 | 7 | 查看图纸 |
| SS-H300GT-U-D1 | R410A | 3 | 126.58 | 28.7 | 34100 | 10 | 查看图纸 |
| SS-H500GT-U-D1 | R410A | 5 | 227.84 | 51.7 | 61400 | 18 | 查看图纸 |
| SS-H600GT-U-D1 | R410A | 6 | 253.16 | 57.5 | 68200 | 20 | 查看图纸 |
| SS-H400GT-U-S-D1 | R410A | 8 | 316.45 | 71.9 | 85300 | 25 | 查看图纸 |
| SS-H500GT-U-S-D1 | R410A | 10 | 443.03 | 100.6 | 119400 | 35 | 查看图纸 |
| 注1：空气侧干/湿球温度，20/15℃，进水温度30℃，出水温度35℃，冷凝温度37.5℃。 注2：空气侧干/湿球温度，68/59℉，进水温度86℉，出水温度95℉，冷凝温度99.5℉。 | |||||||
